概述

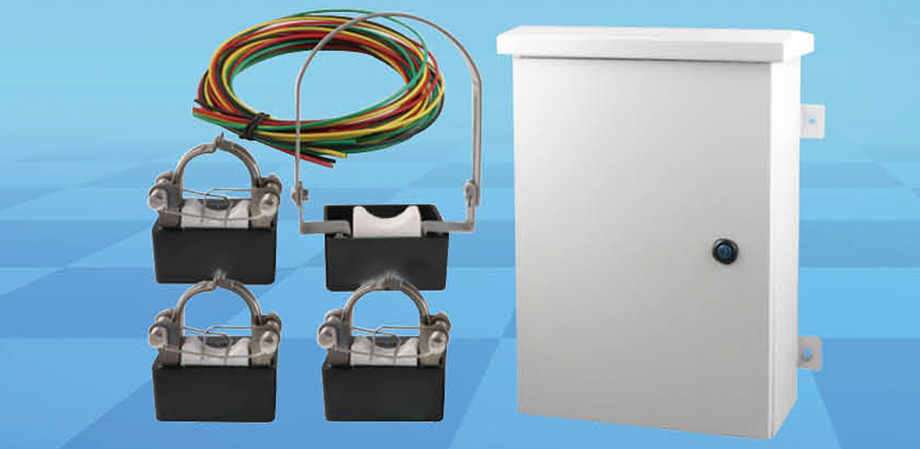

DYX-GK-C 電纜穩戀特征遠傳故障指示器是本公司專為電力系統配網自動化設計的終端設備。該設備技術起點高、模塊化、節電沒計、具有功能、容量配置靈活的特點。可按要求配置成 FTU、DTU、RTU 及線路故障定位系統中的 1、2、3 遙終端每配網自動化適用的終端設備。設備具有 RS232/485 串行接口、雙絞線或光纖網絡接口及 GSM／GPRS 接口，設備固化了101、104、當?shù)卣{(diào)試等多種常用的規約，可方便的與上級調度 / 當?shù)乇O(jiān)控等系統接駁。使用方便．性能穩定可靠，是配網自動化的理想設備。

工作原理

DYX-GK~CMCU 主控模塊核心部分由節能型 MSP430F2xxCPU 及其外圍電路、實時時鐘、網絡接口電路、串行接口電路及自備電源等組成。固化于 CPU 的程序完成裝置的所有功能。與其他各功能模塊的連接采用高速總線方式。對各功能橫塊按地址訪問。
主控模塊據有電源電壓采集功能，以對各工作電壓進行測量。測量值可以作為 YC 上傳。也可當?shù)仫@示。主機板還設有橫似里輸入（A/D)、同步串行接口、橫擬并行地址 / 數據總線、數字并行接口等多種擴展接口，供在特定的條件下使用。
主控模塊配備的以太網絡接口，如果選裝’光纖規約轉換插件”，則網絡接口可里接接入光纖網絡設奮。
CPU 的串行口經電平轉換后（標準 RS232 口）引出，供生產調試用。也可外接供用戶使用（專用規約）。?
程序以定標時鐘 (1mS) 協調各功能的實現。同時供各功能搞塊在硬件上實現時鐘同步。
DYX-GK-3132 遙信模塊采集 32 路遙倍（YX) 信號并處理，可經離速總線送往主控橫塊。
模塊具有串行接口（RS232 )，因此可獨立使用。直接將遙信倌號送往上級系銃。
模塊自配 24V 隔離電源，可供外部采集接點信號之用。

主要技術指標

◆ 輸出電流：+5V/0.2A；+3.3V/0.6A；+24/0.2A; 電容充電電流 1A；
◆ 電容容量：40F(120F 三只串聯使用 )；
◆ 輸出穩定度：+5V/±2%；+3.3V/±2%；+24V/±8%；
◆ 紋波及噪聲：0.05% 或 50mV+5V，3.3V 二組共地；+24V 獨地；
◆ 具有輸出短路及過載保護；
◆ 保護時間 20mS ；
◆ 貯存溫度：-25℃ ~+65℃；
◆ 電磁干擾：符合 VDE087B 級、FCC20780B 級；
◆ 額定輸入交流電壓 AC220V，允許偏差 -30%~+20%；
◆ 諧波含量＜5%
◆ 頻率 50Hz 允許偏差 5%；
